Mehr Informationen zu unseren CCW... baumwollummantelten Schaltdrähten
Beim Draht handelt es sich um einen zweifach baumwollummantelten Kupferlackdraht, wie er auch zum Spulen- und Trafowickeln Verwendung findet.
Im Gegensatz zu den amerikanischen blanken "Cloth coverd wires" kommt zur Erhöhung der Betriebssicherheit ein Kupferlackdraht zur Anwendung.
Kupferlackdraht wird von den Drahtherstellern mit Spannungsfestigkeiten von typisch 2-5 kV angegeben, jedoch übernehmen diese für die von uns umgesetzte Anwendung keine Gewähr für diesen Wert, auch da nicht vorhergesehen werden kann, wie der Endanwender den Draht verlegt. (Siehe auch Datenblatt CuL-Draht, bes. S.2)
Wir verkaufen diese Drähte daher ausdrücklich als Niederspannungsleitung für U <42 V.
Uns hat natürlich interessiert, was der Draht kann, so haben wir einige Muster auf Spannungsfestigkeit geprüft. Die folgende Dokumentation dient zu Ihrer Information, ist jedoch keine verbindlich zugesicherte Produkteigenschaft.

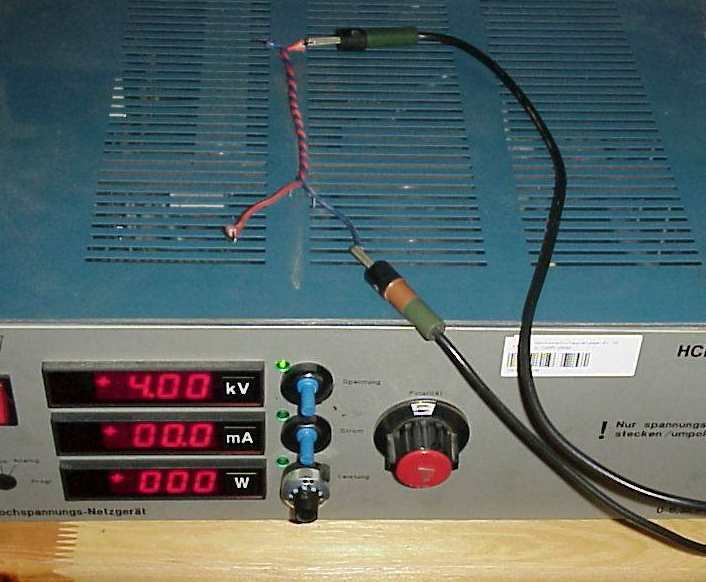

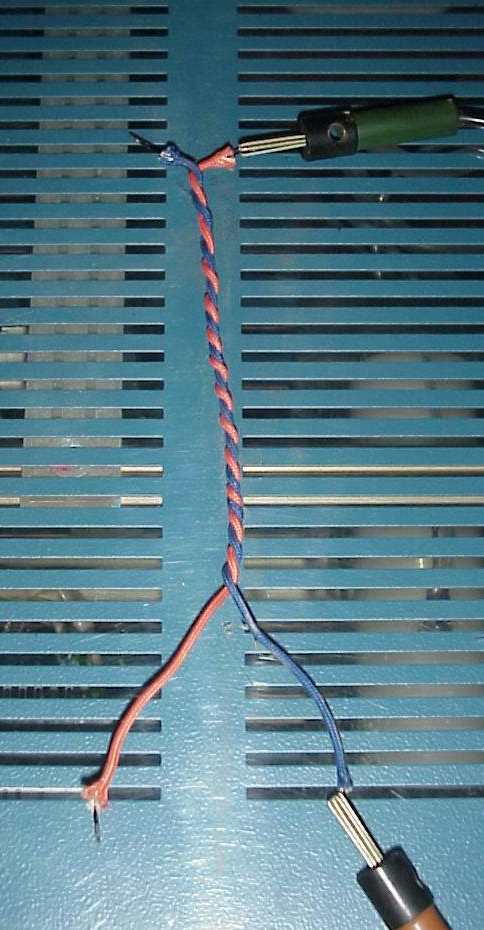

1.) Draht gegen Draht, verdrillt, Prüfung statisch mit Gleichspannung. Netzgerät: Heinzinger HCN700M-6500, 0-6,5kV 100mA
Prüfung nach 30 Minuten bei 4kV ohne Beschädigung oder Durchschläge beendet.

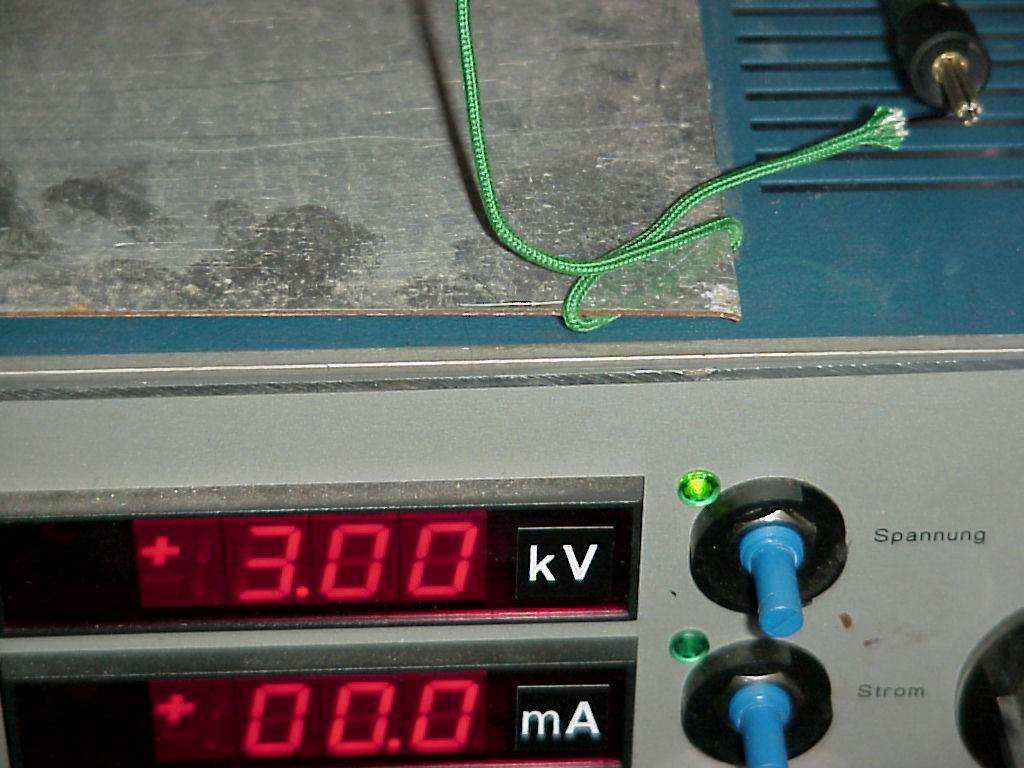

2.) Prüfung Draht +3kV DC gegen negatives Chassisblech. Gleiches Netzgerät.
Prüfung nach 30 Minuten bei 3kV ohne Beschädigung oder Durchschläge beendet.

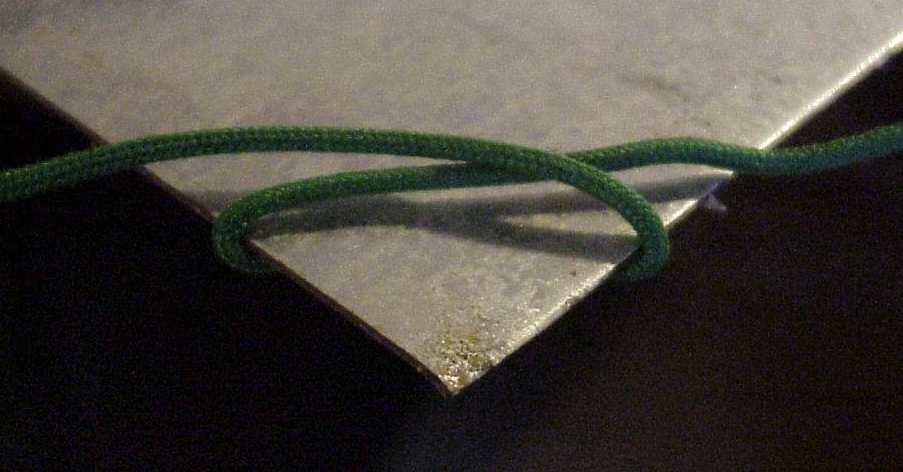

Bitte beachten Sie, dass die beiden letzten Bilder Ihren zeigen, wie Leitungen gleich welcher Art NIEMALS verlegt werden sollen.
Wie haben extra dieses abschreckende Beispiel für unseren Test gewählt, Sie denken bei Ihren Aufbauten aber bitte immer an:
Gummidurchführungen bei Gehäusedurchbrüchen
Vermeidung scharfer Kanten
Vermeidung scharfer Knicke, Leitungen immer mit Biegeradius, z.B. um einen 3mm-Bohrer biegen
Schließlich: Bitte Röhrengeräte grundsätzlich vor Nässe schützen, auch Kondenswasser (nach Transport im Winter in den warmen Innenbereich gebracht) sollte vermieden werden bzw. es sollte auf ausreichende Akklimatisation geachtet werden.
