Platinen einfach und professionell selber herstellen
Alle Preise gelten - wenn nicht anders angegeben - je Stück und zzgl. auftragsbezogener Versandkosten
All prices are per piece if not indicated otherwise plus shipping.
Tous les prix sont par pièce si non pas indiqué autrefois plus frais de port.
Übrigens: PCB steht hier für "P"rinted "C"ircuit "B"oard = englisch für Leiterplatte und hat nichts mit dem Umweltgift zu tun. Dieser Hinweis steht hier, weil mich ein Leser der Webseite verwundert fragte....

Es geht wirklich:

- preiswert !
- präzise !
- von nahezu allen Vorlagen, auch von schlechten Papierkopien oder direkt vom CAD- Programm !
-ohne aufwendigen Fotoprozeß !

Aber wie ?

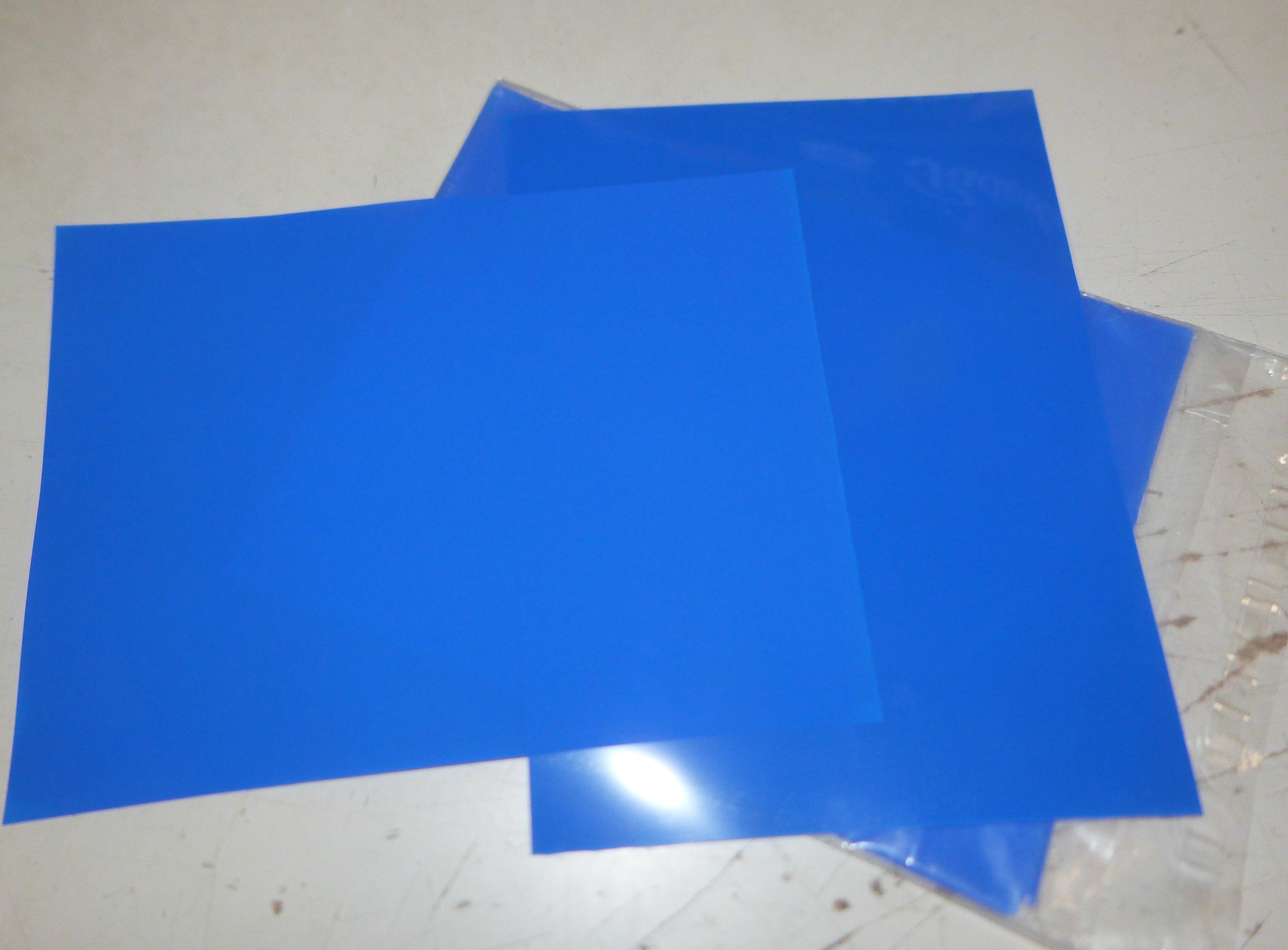

Mit blauer Drucktransferfolie !

Sie benötigen dazu entweder einen normalen Bürokopierer (Copyshop) oder einen Laserdrucker. Mit diesem kopieren / drucken Sie das Layout auf die beschichtete Seite der Transferfolie. Anschließend wird die Folie mit der bedruckten Seite auf die gereinigte Kupferseite des Platinenmaterials gelegt und mit einem normalem Bügeleisen aufgebügelt. Dabei schmilzt der Toner und klebt auf der Platine fest. Anschließend kann die Folie vorsichtig abgezogen werden. Es bleibt ein ätzbeständiges Abbild des Layouts auf der Platine. Diese kann mit jedem handelsüblichen Platinenätzmittel geätzt werden. Die Abdeckschicht wird nach dem Ätzen mit Waschbenzin oder Pinselreiniger etc. entfernt. Auch doppelseitige Platinen könen angefertigt werden.
wir haben dieses Verfahrne vor einiger zeit zufällig entdeckt und sind so überzeugt davon, daß wir alle unsere Prototypen und
Kleinserien damit erstellen. Mit einem Bogen Ausschuß müssen Sie rechnen bis Sie sich "eingeschossen" haben, denn jeder Toner und jedes Bügeleisen ist ein bißchen anders.

Michael Gaedtke hat unsere Folie ausprobiert und weil sie ihm so gut gefällt :-)
gleich eine schön bebilderte Anleitung erstellt. VIELEN DANK !!


Herr Borchert aus Hamburg schrieb mir noch eine Reihe von Tips zu diesem Material.
Herr Borchert hat noch ein paar Tips zur Folie.

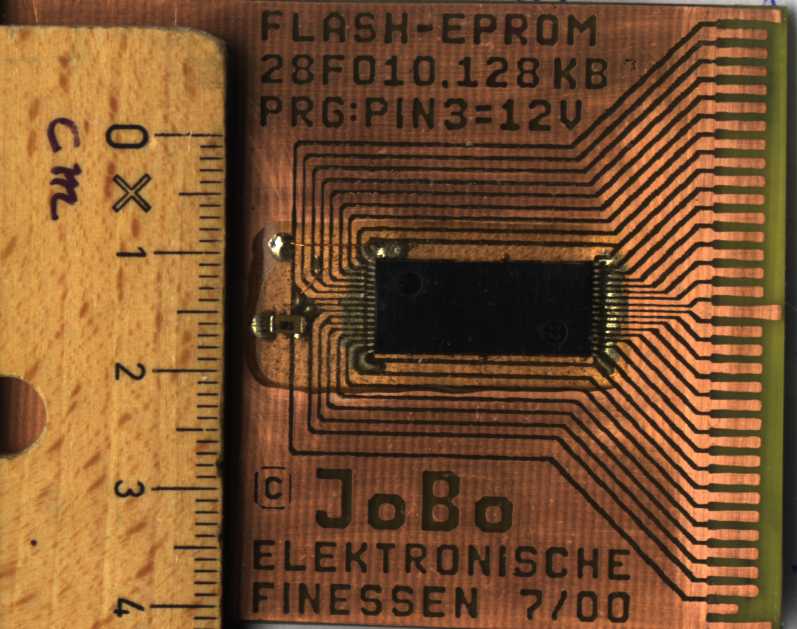

Er fertigt damit präzise Platinen für Steckkarten in der Computertechnik an, das Bild zeigt eine Flash-Eprom-Karte für den Atari Portfolio.





Sie können Sich gerne an ihn wenden, wenn Sie Interesse an seinen Speicherkarten haben. Email von Herrn Borchert
Geliefert wird dieFolie nur von uns ( NICHT von Herrn Borchert ) mit einer ausführlichen Gebrauchsanleitung. Diese enthält weitere Tricks und Kniffe.
Bei der Folie handelt es sich um ein Qualitätsprodukt aus den USA.

Das Format der Folie beträgt 8 x 11.5 Zoll, also US-Briefpapierformat. Die Folie ist ab Lager verfügbar.

Preisliste:
Best.-Nr. Artikel part description déscription Euro netto Euro brutto
Art.No.
PnP Platinentransferfolie Press and Peel, 1 Bogen Circuit board transfer film "Press and Peel " 1 sheet Film bleu "Press and Peel" 1 pièce 4,00 4,64
PnP10 Platinentransferfolie Press and Peel, 10 Bögen Circuit board transfer film "Press and Peel " 10 sheets Film bleu "Press and Peel" 10 pièces 35,00 40,60
PnP50 Platinentransferfolie Press and Peel, 50 Bögen Circuit board transfer film "Press and Peel " 50 sheets Film bleu "Press and Peel" 50 pièces 150,00 174,00
