Ringkerntrafo-Einzelstück-Service
im Baukastenprinzip |
Custom made toroid transformers |
Transfos à mesure toroides |
|
|
| |
|
|
Zur Auslegung benötigen wir die Spannungs- und Stromwerte aller Einzelwicklungen.
Sonderwünsche für Spezialanwendungen erfüllen wir immer wieder gerne, diese bitte mit allen Parametern anfragen, Sie erhalten dann ein individuelles Angebot.
Bitte geben Sie uns auch an, wenn Kernmaße kritisch sind, z.B. aus Platzgründen. Wir bemühen uns sehr um die korrekte Umsetzung.
Problematisch sind allerdings mitunter Ersatzteile für Verstärker-Netztrafos, die von vorneherein zu klein dimensioniert sind (sonst würden sie ja nicht kaputtgehen) UND die zusätzlich platzkritisch eingebaut sind. Auch in diesem Fall bitte per Email mit allen vorhandenen Daten anfragen.
Wir können i.d.R. keine Anfragen im Stil von " Bitte einmal Trafo für Verstärker XYZ" bearbeiten, wir benötigen immer die technischen Daten und stehen im Rahmen der Möglichkeiten auch für die Ermittlung derselben mit Rat zur Seite.
Wir fertigen ausschließlich in Deutschland mit sehr erfahrenen Wicklern und haben schon vielen, vielen Kunden mit Ersatztrafos und Trafos für individuelle eigene Projekte helfen können.
|
If you wish to order a custom made tranny we need all known data: voltages and currents AC-wise for all windings.
Usually special purpose trannies are available but will be quoted individually. In that case please send ALL known information to get a free quote.
If the transformer is size-critical please indicate and inform us about the size of the original one.
We do not supply " Transformer for amp XYZ ", please do always enquire with the technical data.
|
Si vous avez besoin d´un transfo à mesure, SVP informez nous de tous paramètres: courants, tensions et, si important, les dimensions mécaniques du tôles.
Transfos pour les utilisations très special (haute tension plus de 1500 V, iginiton etc.) normalement ne sont pas un problème mais il nous fait les offirer à vous individuellement.
Nous ne pouvons pas fournisser les transfos: " J´ai besoin d´un transfo pour l´ampli XYZ". Il faut TOUJOURS savoir les paramètres electriques et - si de l´importance- mécaniques.
|
|
|
| |
|
Typ |
Gewicht, Durchmesser, Höhe |
weight, diameter, height |
poids / diamètre / hauteur |
Euro netto |
Euro brutto |
| |
|
|
|
|
|
|
|
| |
|
R 50 VA |
0,65 kg 75x40 mm² |
0,65 kg 75x40 mm² |
0,65 kg 75x40 mm² |
45,00
|
53,55
|
| |
|
R 80 VA |
0,8 kg 77x46 mm² |
0,8 kg 77x46 mm² kg |
0,8 kg 77x46 mm² kg |
49,70
|
59,14 |
| |
|
R 120 VA |
1,3 kg 95x48 mm² |
1,3 kg 95x48 mm² kg |
1,3 kg 95x48 mm² kg |
53,90
|
64,14
|
| |
|
R 170 VA |
1,6 kg 98x50 mm² |
1,6 kg 98x50 mm² kg |
1,6 kg 98x50 mm² kg |
62,00 |
73,78 |
| |
|
R 250 VA |
2,4 kg 115x54 mm² |
2,4 kg 115x54 mm² kg |
2,4 kg 115x54 mm² kg |
69,00
|
82,11 |
| |
|
R 340 VA |
2,8 kg 118x57 mm² |
2,8 kg 118x57 mm² kg |
2,8 kg 118x57 mm² kg |
84,90
|
101,03 |
| |
|
R 500 VA |
3,7 kg 134x64 mm² |
3,7 kg 134x64 mm² kg |
3,7 kg 134x64 mm² kg |
92,00
|
109,48 |
| |
|
R 700 VA |
4,1 kg 139x68 mm² |
4,1 kg 139x68 mm² kg |
4,1 kg 139x68 mm² kg |
114,00 |
135,66 |
| |
|
R 100 VA |
6 kg 170x72 mm² |
6 kg 170x72 mm² kg |
6 kg 170x72 mm² kg |
159,00 |
189,21 |
| |
|
R 1400 VA |
8,5 kg 190x68 mm² |
8,5 kg 190x68 mm² kg |
8,5 kg 190x68 mm² kg |
214,00
|
254,66 |
| |
|
R 1800 VA |
9,7 kg 200x72 mm² |
9,7 kg 200x72 mm² kg |
9,7 kg 200x72 mm² kg |
243,00 |
289,17 |
| |
|
R 2300 VA |
11,5 kg 205x77 mm² |
11,5 kg 205x77 mm² kg |
11,5 kg 205x77 mm² kg |
307,00
|
365,33 |
| |
|
|
Optionen |
Options |
Options |
|
|
| |
|
|
Verguss im Kunststoffbecher |
Sealing in polyamid can with epoxy/PU resin |
poté dans un pot de polyamide avcc résineux |
7,00 |
8,33 |
 |
|
|
Neu: Verguß im tiefgezogenen, mattschwarz pulverbeschichteten Alugehäuse, passend für Trafos von ca 100-700 Va, Durchmesser 115 und 137mm. Möglich ist u.U. auch das Stapeln zweier Trafos, so dass Sie einen zylinderförmigen Trafoblock erhalten, der mittig auf das Chassis kann (oder wie auch immer es Ihnen gefällt.) Kein Einzelverkauf des Topfes |
New: We can supply 100-700 VA toroids in black powder coated aluminum domes, looks great and offers very nice amp design options. Stacking of two trannies may be possible, please enquire. Available diameters 115 and 137. Pots do not sell separately, only to be combined with toroid order. |
Pot en Alu noir, très joli pour les toroides de 100 à 700 VA, 115 et 137mm die diam. disponible. Vends ne qu´avec les toroides. |
33,00 |
39,27 |
| |
|
|
Sonderbauformen auf Anfrage |
Special versions upon demand |
Spécialités à demander |
|
|
| |
|
|
Listenpreis beinhaltet drei Wicklungen,
also z.B. eine Primär und zwei Sekundärwicklungen, Jede
weitere Wicklung kostet EUR |
List price includes a total of three
windings, for example one primary and two secondaries. Every additional
winding costs a fixed price of EUR |
Le prix du transfo est inclusive trois
bobinages, par exemple une bobinage primaire et deux secondaires.
Chaque bobinage aditionelle coute un prix fixé de |
6,50 |
7,73 |
| |
|
|
GENERELLER
HINWEIS: Bei der Auslegung immer mit mindestens 40, besser 50%
Reserve rechnen, denn bei Gleichrichtung und Siebung gilt: Wenn die
Leistung über eine Gleichrichterbrücke mit
anschließendem Elko gezogen wird, beträgt die effektive
Trafobelastung aufgrund der hohen Nachladestromspitzen, die quadratisch
in die effektive Belastung eingehen ca. das 1,5-fache der
"eigentlichen" Nennleistung. Man kann sich das auch so klarmachen:
Durch die Siebung steigt die Spannung, im Idealfall auf den
Scheitelwert, also das 1,4 fache der Wechsel-Effektivspannung. Da
Leistung als Produkt von Strom und Spannung aber nicht aus dem Nichts
kommen kann, muß die Strombelastbarkeit auf den 1/1,4-fachen , ca
70% Wert heruntergehen, das müssen Sie bei der Auslegung unbedingt
zugeben. |
GENERAL
ADVISE: ALWAYS overrate transformers by approx 50% min, power
surges due to capacitor charges produce approx 40-50 % additional
dissipation in the transformer. |
AVIS
GENERAL: TOUJOURS dimensionez votre transfo avec un minimum de 50%
reserve. Les courants courtes mais hautes chargeant le
condensateur de filtrage causent de la chaleur additionelle dans les bobinages. |
|
|
 |
|
TRAZ20 |

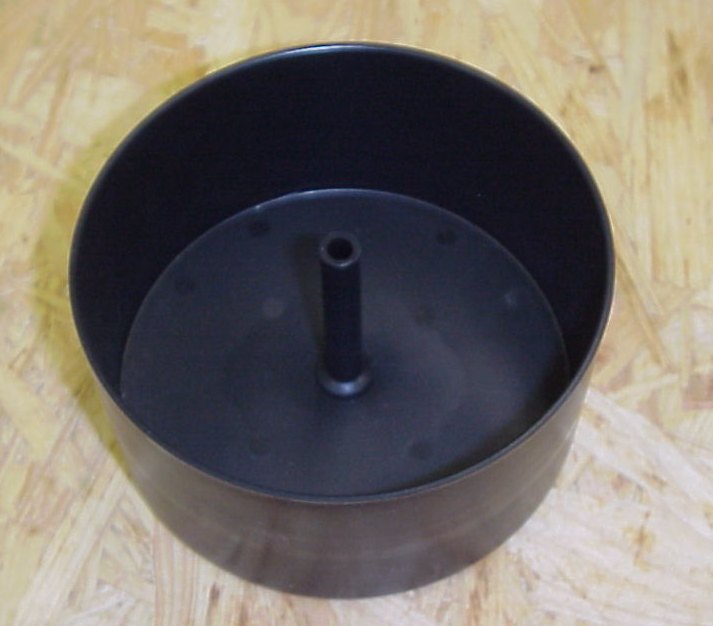

Topf für Ringkerntrafos Durchmesser
innen
120mm, Höhe innen 65, alsrundes Gehäuse oder zum Verguss von
Ringkerntrafos |
Pot for the installation of toroidal
transformers. Polyamide, 120*65 mm², black |
boite pour les transformateurs toroides,
diam 120 mm * hauteur 65 mm. Noir, polyamide. |
4,00 |
4,76 |
